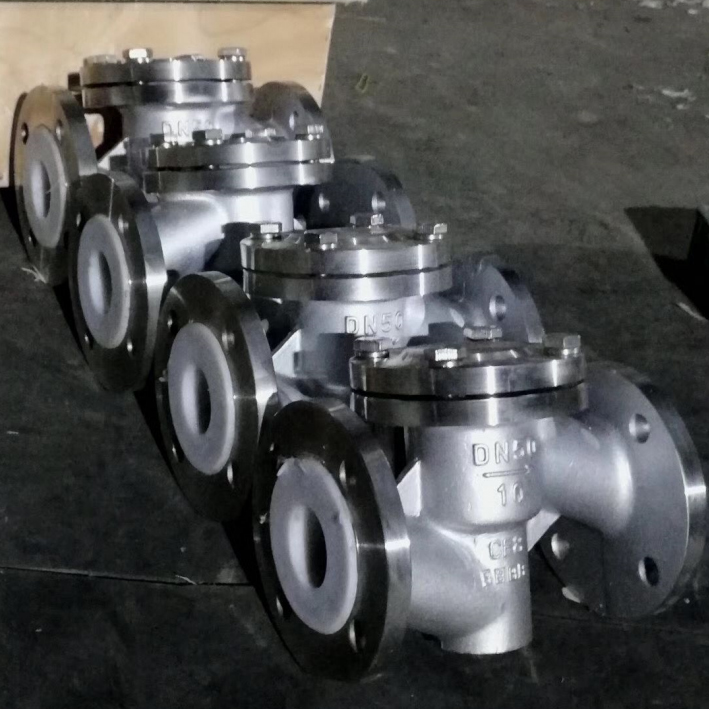

H41F46升降式襯氟止回閥
添加時間：2020/4/11
產品名稱：襯氟止回閥
型號：H41F46-16C/H42F46-16C/H44F46-16C等
規格：DN15~250
作用：襯氟止回閥(又稱逆止閥)這種類型的閥門的作用是只允許介質向一個方向流動，而且阻止方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。
|
技術標準
|
|
|
設計和制造
|
GB/T12235 GB/T12236
|
|
結構長度
|
HG/T3704-2003 GB12221ASME B16.10
|
|
法蘭尺寸
|
GB/T9113.1、ANSI B16.5a
|
|
結構形式
|
升降立式、旋轉式、升降直通式
|
|
公稱壓力
|
0.6、1.0、1.6、2.5MpaClass150 JIS 10K
|
|
壓力試驗
|
GB/T13927-92API598
|
|
基本型號
|
||
|
H41F4
|
H42F4
|
H441F4
|
|
H41F46
|
H42F46
|
H44F46
|
|
H41PFA
|
H42PFA
|
H44PFA
|
主要零部件材料表：
|
零件名稱
|
精鑄球墨鑄鐵
|
碳鋼
|
不銹鋼
|
|||
|
QT
|
C
|
P
|
R
|
PL
|
RL
|
|
|
閥體、閥蓋、閥瓣
|
QT400
|
WCB
|
CF8
|
CF 8M
|
CF3
|
CF3M
|
|
內襯材料
|
FEP(F46)、PTFE（F4）、PFA(可溶性聚四氟乙烯)、PO(聚烯烴)、PE(超高分子量聚乙烯)
|
|||||
|
螺栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr18Ni9
|
1Cr18Ni9
|
|
螺母
|
45
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
